在工業(yè)生產(chǎn)中，磨具作為重要的加工工具，其性能直接影響著加工效率和產(chǎn)品質(zhì)量。而磨料作為磨具的核心組成部分，其選擇和使用尤為關(guān)鍵。白剛玉砂因其優(yōu)異的物理化學(xué)性能，成為制作磨具的理想材料之一。本文將詳細(xì)介紹白剛玉砂的特性、選擇標(biāo)準(zhǔn)以及在磨具制作中的使用技巧。

一、白剛玉砂的基本特性

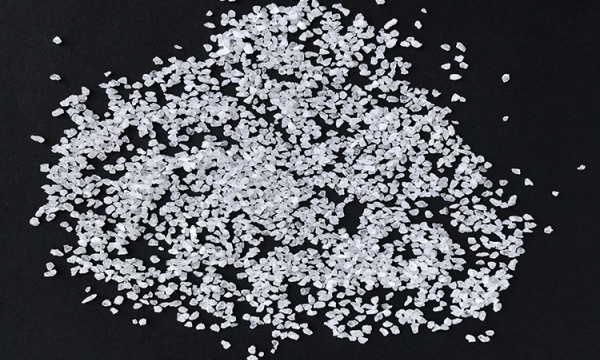

白剛玉砂是以優(yōu)質(zhì)鋁礬土為主要原料，經(jīng)高溫熔煉而成的白色人造剛玉。其主要化學(xué)成分為Al2O3.含量通常在98%以上。這種高純度賦予了白剛玉砂諸多優(yōu)異性能：

1. 硬度高：莫氏硬度達(dá)到9級(jí)，僅次于金剛石和碳化硅，非常適合作為磨料使用。

2. 韌性好：相比棕剛玉，白剛玉具有更好的韌性，在磨削過(guò)程中不易破碎。

3. 熱穩(wěn)定性好：可承受高溫而不發(fā)生明顯性能變化。

4. 化學(xué)惰性強(qiáng)：不易與被加工材料發(fā)生化學(xué)反應(yīng)。

5. 自銳性好：磨粒破碎后能形成新的鋒利刃口，保持持續(xù)切削能力。

二、白剛玉砂的選擇標(biāo)準(zhǔn)

選擇合適的白剛玉砂對(duì)磨具性能至關(guān)重要。主要考慮以下幾個(gè)因素：

1. 粒度選擇

粒度直接影響磨具的表面粗糙度和磨削效率。粗粒度(如24#-60#)適合重磨削和大余量去除;中粒度(80#-150#)適用于一般磨削;細(xì)粒度(180#及以上)則用于精磨和拋光。選擇時(shí)需根據(jù)加工要求確定。

2. 化學(xué)成分

優(yōu)質(zhì)白剛玉砂的Al2O3含量應(yīng)≥98.5%，Na2O含量≤0.3%。高純度意味著更好的耐磨性和熱穩(wěn)定性。

3. 顆粒形狀

理想的磨料顆粒應(yīng)具有多棱角形狀，這樣的顆粒切削刃多，磨削效率高?？赏ㄟ^(guò)顯微鏡觀察顆粒形態(tài)。

4. 堆積密度

堆積密度反映顆粒的緊密程度，一般在1.75-1.95g/cm3之間。密度適中的產(chǎn)品性能更穩(wěn)定。

5. 磁性物含量

磁性物含量應(yīng)≤0.003%，過(guò)高會(huì)影響磨具的均勻性和使用壽命。

三、白剛玉砂在磨具制作中的應(yīng)用

1. 陶瓷結(jié)合劑磨具

白剛玉砂是制作陶瓷磨具的理想材料。制作工藝包括：

(1)配料：將白剛玉砂與陶瓷結(jié)合劑按比例混合

(2)成型：在模具中壓制成型

(3)燒結(jié)：高溫?zé)Y(jié)使結(jié)合劑與磨料牢固結(jié)合

關(guān)鍵點(diǎn)：燒結(jié)溫度控制在1300-1400℃為宜

2. 樹脂結(jié)合劑磨具

白剛玉砂也廣泛用于樹脂磨具制作。工藝要點(diǎn)：

(1)表面處理：對(duì)白剛玉進(jìn)行偶聯(lián)劑處理，提高與樹脂的結(jié)合力

(2)混料：與樹脂粉均勻混合

(3)熱壓成型：溫度控制在180-200℃

優(yōu)點(diǎn)：磨具韌性好，適用于高速磨削

3. 涂附磨具

在砂布、砂紙制作中，白剛玉砂因其鋒利度和耐磨性成為首選。制作時(shí)要注意：

(1)靜電植砂工藝可確保磨粒均勻分布

(2)選擇合適的粘結(jié)劑體系

(3)固化溫度和時(shí)間要嚴(yán)格控制

四、使用注意事項(xiàng)

1. 儲(chǔ)存條件

白剛玉砂應(yīng)儲(chǔ)存在干燥通風(fēng)處，避免受潮結(jié)塊。不同粒度要分開存放，防止混雜。

2. 混合均勻性

制作磨具時(shí)，要確保白剛玉砂與其他原料混合均勻，可采用三維混料機(jī)等專業(yè)設(shè)備。

3. 安全防護(hù)

白剛玉砂硬度高，操作時(shí)需佩戴防護(hù)眼鏡和口罩，避免粉塵吸入和眼部傷害。

4. 性能測(cè)試

制成的磨具需進(jìn)行硬度、強(qiáng)度、平衡性等測(cè)試，確保符合使用要求。

五、常見問(wèn)題及解決方案

1. 磨具壽命短

可能原因：白剛玉砂純度不夠或粒度分布不合理

解決方案：選用高純度產(chǎn)品，優(yōu)化粒度配比

2. 工件表面粗糙

可能原因：磨粒過(guò)粗或結(jié)合劑選擇不當(dāng)

解決方案：選用更細(xì)粒度，調(diào)整結(jié)合劑配方

3. 磨削效率低

可能原因：磨粒鈍化或脫落過(guò)快

解決方案：檢查燒結(jié)工藝，提高結(jié)合強(qiáng)度

六、未來(lái)發(fā)展趨勢(shì)

1. 納米級(jí)白剛玉砂的應(yīng)用

納米技術(shù)的進(jìn)步使得納米白剛玉砂開始應(yīng)用于超精密磨具領(lǐng)域。

2. 表面改性技術(shù)

通過(guò)表面包覆、摻雜等方法進(jìn)一步提升白剛玉砂的性能。

3. 智能化生產(chǎn)

結(jié)合大數(shù)據(jù)和人工智能技術(shù)，實(shí)現(xiàn)磨具的個(gè)性化定制和智能化生產(chǎn)。

白剛玉砂作為優(yōu)質(zhì)磨料，在磨具制造領(lǐng)域發(fā)揮著不可替代的作用。正確選擇和使用白剛玉砂，不僅能夠提高磨具性能，還能顯著提升加工效率和質(zhì)量。隨著材料科學(xué)的進(jìn)步，白剛玉砂的性能將不斷提升，為制造業(yè)發(fā)展提供更強(qiáng)有力的支持。在實(shí)際應(yīng)用中，建議根據(jù)具體加工需求，咨詢專業(yè)技術(shù)人員，選擇最合適的白剛玉砂產(chǎn)品和技術(shù)方案。
